آموزش کنترل پیشبین

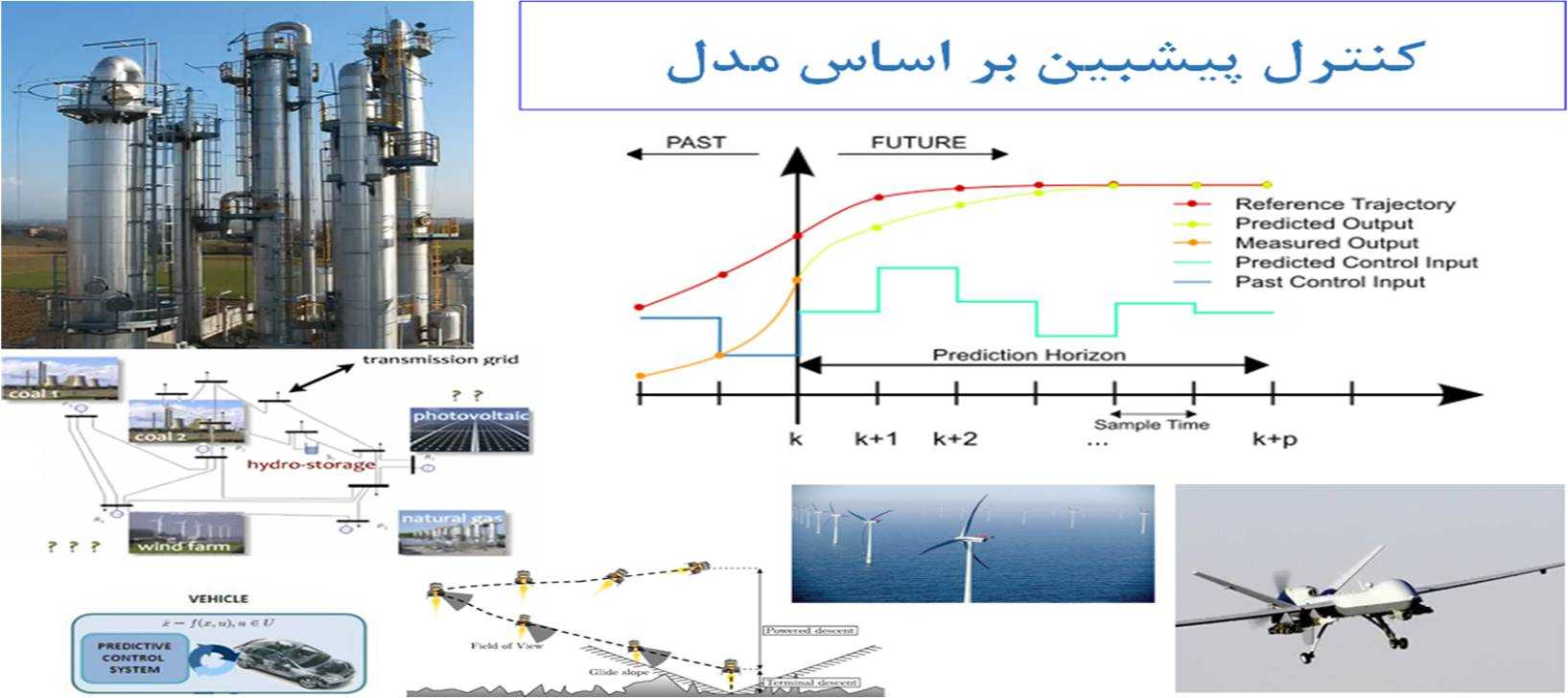

در این پست آموزش کنترل پیشبین بر اساس مدل قرار داده شده است. کنترل پیش بین بر اساس مدل (Model Predictive Control یا MPC) یک استراتژی کنترل پیشرفته می باشد که برای اولین بار در سال ۱۹۸۱ در صنایع پالایشگاههای نفت برای کنترل ستون تقطیر استفاده شد. در سالهای اخیر کنترل  پیش بین بطور گسترده در بسیاری از فرایندهای صنعتی بکار گرفته شده و عملکرد مطلوبی را ارائه کرده است. کنترل پیشبین توانایی پیش بینی رخدادهای آینده و اتخاذ اعمال کنترلی متناسب با آن را دارد. کنترل کننده‌های کلاسیک و LQR توانایی پیش بینی را ندارند.  این پیشبینی با استفاده از مدل صورت می گیرد که می تواند خطی و یا غیر خطی باشد. تغییرات سیگنال کنترل با بهینه سازی تابع هدف مشخص در یک افق زمانی محدود محاسبه می شود و تنها اولین تغییر سیگنال کنترل اجرا می‌شود و محاسبه  برای تغییر بعدی تکرار می‌شود. مکانیسم فیدبک به کار  رفته باعث می شود که خطاهای پیش بینی ناشی از عدم تطبیق بین مدل و فرایند تا حدودی جبران شود. هدف  این مجموعه آموزشی معرفی  روش های مختلف طراحی کنترل پیشبین بر اساس مدل  می باشد و قابل استفاده برای دانشجویان و محققین رشته های مختلف مهندسی می باشد.


 جلسه اول(رایگان): در این جلسه به معرفی استراتژی کنترل پیشبین بر اساس مدل پرداخته شده است. ابتدا کاربردهای مختلف کنترل پیشبین در زمینه های مختلف مهندسی بیان شده  و  مفهوم پیشبینی در کنترل با استفاده از یک مثال شهودی توضیح داده شده است. در ادامه ساختار و نحوه تولید سیگنال کنترلی در این روش کنترلی تشریح  و وجوه تشابه روش های مختلف کنترل پیشبین تبیین شده است. در بخش بعدی مزیتهای کنترل پیشبین نسبت به روش های کلاسیک مورد بررسی قرار گرفته است و چالشهای که در این استراتژی وجود دارد تبیین شده است. در انتها با توجه به مباحث ارائه شده روشی برای طراحی کنترل پیشبین بر اساس مدل در Excel برای یک سیستم خطی تک ورودی و تک خروجی ارائه شده که قابل تعمیم برای سیستمهای غیر خطی و چند ورودی و چند خروجی می باشد. جلسه اول در واقع آموزش کامل و ساده برای شناخت این روش و طراحی برای هر سیستم خطی و غیر خطی با محدودیتهایی سیستمی می باشد.

مدت زمان: ۶۲ دقیقه

محتوا: فایل تصویری ۷۲۰p ، فایل طراحی کنترل پیشبین با Excel و  پاورپورینت درس.

پیش نمایش جلسه اول:


جلسه دوم: در این جلسه، سیستم­های چند ورودی و چند خروجی هواپیمای بوینگ ۷۴۷ و ستون تقطیر معرفی می شود. سپس سرویس اینترنتی که یک جعبه ابزار بهینه سازی سیستمها در مقیاس بزرگ می‌باشد، خدمتتان معرفی می‌شود. با استفاده از این جعبه ابزار برای سیستمهای اشاره شده با در نظر گرفتن محدودیتهای سیستم، کنترل پیشبین بر اساس مدل طراحی و شبیه سازی انجام گرفته است. در انتهای این جلسه به بررسی تاثیر مدل در عملکرد کنترل پیشبین بر اساس مدل اشاره شده و تاثیر تخمین همزمان پارامترهای مدل در عملکرد کنترلی مورد بررسی قرار گرفته است. مباحث مطرح شده در این جلسه پیش نیاز اصلی جلسه سوم می باشد.

مدت زمان: ۷۴ دقیقه

محتوا: فایل تصویری ۷۲۰p ، کدهای طراحی کنترل پیشبین در متلب  و  پاورپورینت درس.

پیش نمایش جلسه دوم:


جلسه سوم:  مباحث این جلسه مربوط به طراحی  و شبیه سازی کنترل پیشبین غیر خطی می باشد. در انتهای این جلسه این قابلیت را بدست خواهید آورد که برای هر مدل غیر خطی که توسط شما در رشته های مختلف توسعه داده شده، تخمین بهینه پارامترهای مدل را انجام دهید و با استفاده از مدل دقیق بدست آمده کنترل پیشبین غیر خطی طراحی کنید. ابتدا مدل غیر خطی سیستم رآکتور شیمیایی (CSTR) معرفی شده و با استفاده از مباحث مطرح شده در جلسه دوم در سیمولینک متلب، کنترل پیشبین بر اساس مدل غیر خطی طراحی و شبیه سازی شده است. ساختار متفاوت ارائه شده در این روش این قابلیت را فراهم می سازد که در طول زمان شبیه سازی، سیگنالهای اغتشاش و مرجع را تغییر دهیم. در بخش بعدی این جلسه مدل غیر خطی چهار تانک معرفی شده است. سپس پارامترهای نا مشخص این مدل غیر خطی با داده های واقعی فرآیند تخمین زده شده است. روش ارائه شده در این بخش کلی می باشد و شما قادر خواهید بود برای هر سیستم غیر خطی با داده های واقعی بهترین پارامترهای ممکن را تخمین بزنید. سپس برای مدل اصلاح شده، کنترل پیشبین غیر خطی طراحی شده است. در انتهای با بررسی مقالات روز دنیا نحوه ارائه مقاله با این ابزارها ارائه شده است.

مدت زمان: ۶۷ دقیقه

محتوا: فایل تصویری ۷۲۰p ، کدهای طراحی کنترل پیشبین در متلب و سیمولینک و  پاورپورینت درس.

پیش نمایش جلسه سوم:


جلسه چهارم:  مباحث این جلسه مربوط به طراحی  و شبیه سازی کنترل ماتریس دینامیکی (Dynamic Matix Control)   برای سیستم  رادیاتور (آب گرمکن) می باشد. DMC یکی از مشهورترین و شهودی ترین روش های طراحی کنترل پیشبین بر اساس مدل می باشد. در این روش از مدل پاسخ پله  برای پیشبینی رفتار آینده فرایند استفاده می شود. در الگوریتم ارائه شده در این جلسه تاثیر اغتشاش غیر قابل اندازه گیری در طراحی کنترل کننده لحاظ گردیده است. بنابراین کنترل کننده نسبت به عدم انطباق بین مدل و فرایند تا حدودی مقاوم می باشد.

مدت زمان: ۶۲ دقیقه

محتوا: فایل تصویری ۷۲۰p ، کدهای طراحی کنترل ماتریس دینامیکی و  پاورپورینت درس.

پیش نمایش جلسه چهارم:


جلسه پنجم:  مباحث این جلسه مربوط به طراحی  و شبیه سازی کنترل پیشبین دارای پیشخور می باشد. در کنترل پیشبین بر اساس مدل اگر  اغتشاش قابل اندازه گیری و مدل اغتشاش مشخص باشد، کنترل پیشبین دارای ماهیت ذاتی پیش خور می باشد. در این جلسه  نحوه وارد کردن اغتشاش قابل اندازه گیری در طراحی کنترل ماتریس دینامیکی مطرح می شود. سپس در نرم افزار متلب با طراحی کنترل کننده پیشبین برای فرایند رادیاتور  تاثیر اغتشاش قابل انداره گیری و غیر قابل اندازه گیری مقایسه شده است. همچنین مباحث مربوط به نویز سنسور و اغتشاش در ورودی و اشباع عملگر شبیه سازی و تاثیر آنها در عملکرد کنترل کننده مورد بررسی قرار گرفته است. در بخش انتهایی نحوه تنظیم بهینه پارامترها در کنترل پیشبین ارائه شده و بر روی یک سیستم تاخیر دار، مورد بررسی قرار گرفته است.

مدت زمان: ۵۳ دقیقه

محتوا: فایل تصویری ۷۲۰p ، کدهای طراحی کنترل ماتریس دینامیکی دارای پیشخور، همراه با تنظیم بهینه پارامترها در متلب و  پاورپورینت درس.

پیش نمایش جلسه  پنجم:


جلسه ششم:  مباحث این جلسه مربوط به طراحی  و شبیه سازی کنترل پیشبین  تطبیقی برای سیستم شدیدا غیر خطی مبدل DC به AC می باشد. کنترل پیشبین خطی برای سیستم غیر خطی در نقطه کار عملکرد مطلوب ارائه می کند که با تغییر شرایط عملکرد کنترلی تحت تاثیر واقع می شود. کنترل پیشبین تطبیقی ارائه شده در این جلسه با تغییر شرایط فرآیند، تغییر می کند تا عملکرد کنترلی مطلوبی بدست آید.

مدت زمان: ۳۵ دقیقه

محتوا: فایل تصویری ۷۲۰p ، کدهای طراحی کنترل پیشبین تطبیقی در متلب و  پاورپورینت درس.

پیش نمایش جلسه  ششم:


جلسه هفتم:  مباحث این جلسه مربوط به طراحی  و شبیه سازی کنترل پیشبین  غیر خطی EDMC می باشد. بسیاری از فرآیندها دارای ماهیت غیر خطی هستند، بطوریکه کنترل پیشبین خطی عملکرد مطلوبی را در کنترل این سیستم ها ارائه نمی کند. الگوریتم EDMC روشی را برای توسعه روش کلاسیک DMC به فرآیندهای غیر خطی ارائه می کند. در این جلسه این روش کنترلی معرفی و چالشهای آن مورد بررسی قرار گرفته است.

مدت زمان: ۵۰ دقیقه

محتوا: فایل تصویری ۷۲۰p ، کدهای طراحی کنترل پیشبین غیر خطی در متلب، مقالات مربوطه  و  پاورپورینت درس.

پیش نمایش جلسه  هفتم:


جلسه هشتم:  مباحث این جلسه مربوط به مباحث اولیه طراحی  و شبیه سازی کنترل پیشبین مقاوم با استفاده از نامساوی های ماتریس خطی می باشد. در این جلسه انواع عدم قطعیت در کنترل پیشبین مقاوم مورد بررسی قرار گرفته و با مثال های متنوع به بیان این موضوع پرداختیم. مدل سازی polytopic عدم قطعیتها  مطرح و مزیت این روش در آنالیز سیستمهای دارای عدم قطعیت بررسی شده است. در بخش پایانی نامساوی های ماتریس خطی بصورت مختصر توضیح داده شده و با استفاده از LMIToolBox و YALMIP چند نامساوی ماتریس خطی در متلب حل شده است.

مدت زمان: ۶۷ دقیقه

محتوا: فایل تصویری ۷۲۰p ، کدهای آموزش حل نامساوی های ماتریس خطی در متلب، مقالات مربوطه  و  پاورپورینت درس.

پیش نمایش جلسه  هشتم:


جلسه نهم:  در این جلسه  روش طراحی کنترل پیشبین مقاوم با استفاده از نامساوی های ماتریس خطی معرفی شده است. شرط پایداری سیستم حلقه بسته منجر به نامساوی های ماتریس خطی شده که باید در فاصله زمانی بین نمونه برداری ها حل شوند تا بهره فیدبک حالت مقدارش مشخص شود. این روش بر روی آنتن ردیاب وسیله نقلیه که دارای عدم قطعیت در دینامیکش می باشد، در نرم افزار متلب شبیه سازی  شده است. این روش در بسیاری  از مقالات برای سیستمهای دارای عدم قطعیت بکار گرفته شده و یک زمینه تحقیقاتی مناسب در زمینه کنترل پیشبین می باشد.

مدت زمان: ۴۸ دقیقه

محتوا: فایل تصویری ۷۲۰p ، کدهای طراحی کنترل پیشبین مقاوم در متلب  و  پاورپورینت درس.

پیش نمایش جلسه  نهم:


جلسه دهم:  در این جلسه  روش طراحی کنترل پیشبین تعمیم یافته معرفی شده است. این روش یکی از روشهای مهم کنترل پیشبین بر اساس مدل می باشد که بر روی سیستم های نامینیمم فاز و ناپایدار قابل استفاده می باشد. در این جلسه  این روش در نرم افزار متلب پیاده سازی و شبیه سازی شده است.

مدت زمان: ۵۶ دقیقه

محتوا: فایل تصویری ۷۲۰p ، کدهای طراحی کنترل پیشبین تعمیم یافته  و  پاورپورینت درس.

پیش نمایش جلسه  دهم:


جلسه یازدهم:  در این جلسه  روش طراحی کنترل پیشبین تعمیم یافته با استفاده از حل معادله دیوفانتین معرفی شده است. ایتدا روش حل معادله دیوفانتین ارائه  شده و با استفاده از آن طراحی کنترل پیشبین با در نظر گرفتن نویز رنگی در مدل صورت گرفته است.  این روش در نرم افزار متلب پیاده سازی و شبیه سازی شده و کاهش واریانس نویز خروجی مورد بررسی قرار گرفته  است.

مدت زمان: ۵۰ دقیقه

محتوا: فایل تصویری ۷۲۰p ، کدهای طراحی کنترل پیشبین تعمیم یافته  و  پاورپورینت درس.

پیش نمایش جلسه  یازدهم:


جلسه دوازدهم:  در این جلسه آموزش جعبه ابزار کنترل پیشبین متلب ارائه شده است. این جعبه ابزار یکی از قدرتمندترین نرم افزارهای طراحی و شبیه سازی کنترل پیشبین بر اساس مدل می باشد. در این جلسه ساختار کلی تعریف مدل و پارامرهای طراحی مطرح شده است. ایتدا نحوه طراحی و شبیه سازی کنترل پیشبین در command line متلب مورد بررسی  قرار گرفته و سپس نحوه طراحی و شبیه سازی با واسط گرافیکی mpcDesigner   ارائه گردیده است. برای دو مثال CSTR و ستون تقطیر با این ابزارها طراحی و شبیه سازی کنترل پیشبین صورت گرفته و تاثیر عوامل مختلف مانند محدودیتهای ورودی، وزنها، اغتشاش قابل اندازه گیری و غیر قابل اندازه گیری بررسی شده است.

مدت زمان: ۶۰ دقیقه

محتوا: فایل تصویری ۷۲۰p ، کدهای طراحی  و  پاورپورینت درس.

پیش نمایش جلسه  دوازدهم:


جلسه سیزدهم:  در این جلسه ابتدا مبانی شناسایی سیستم مطرح شده است. سپس با استفاده از ابرازهای موجود در متلب به تخمین مدل های مختلف برای داده های ورودی و خروجی یک فرآیند پرداخته ایم. با استفاده از جعبه ابزار کنترل پیشبین بر اساس مدل برای مدل شناسایی شده و کنترل پیشبین بر اساس مدل طراحی شده است. در ادامه روش طراحی کنترل پیشبین در سیمولینک متلب برای فرآیند CSTR ارائه  گردیده است. ایتدا روش استخراج شرایط کار در حالت ماندگار و خطی سازی حول این نقطه کار با استفاده از بلوک MPC تبیین شده و برای مدل خطی سازی شده چندین کنترل کننده پیشبین طراحی و با تنظیم پارامترهای مختلف عملکردشان مورد بررسی قرار گرفته است. کنترل پیشبین طراحی شده در بلوک MPC  قرار گرفته  و بر روی مدل غیر خطی CSTR  در محیط سیمولینک پیاده سازی و شبیه سازی شده است.

مدت زمان: ۶۵ دقیقه

محتوا: فایل تصویری ۷۲۰p ، کدهای طراحی  و  پاورپورینت درس.

پیش نمایش جلسه  سیزدهم:


برای خرید کلیک بفرمایید

48 comments on “آموزش کنترل پیشبین

  1. ممنون از راهنمایی و لطفتون.
    ممنون میشم راهنماییم بفرمایید. من در تعریف مساله ام مشکل دارمو کمی گیج شدم!!! برای سیستمم میخوام کنترل پیش بین طراحی کنم.
    x’=Ax+Bu+Gw
    A B G ماتریس های ثابت
    x حالات قابل اندازه گیری
    u ورودی قابل اندازه گیری
    w اغتشاش غیر قابل اندازه گیری
    مشکلم اغتشاشات غ ق اندازه گیریه.(گرمای تولیدی توسط ساکنان و تابش نور خورشید)
    چه روشی وجود داره؟ کدوم جلسه کمک کننده اس؟
    سپاس از لطفتون.

    [پاسخ]

    هوشمندی پاسخ در تاريخ مهر ۱۹ام, ۱۳۹۶ ۵:۱۵ ب.ظ:

    @زهرا,
    جلسه چهارم مربوط به اغتشاش غیر قابل اندازه گیری است. با استفاده از مدل فضای حالت روشی ارائه نشده است.

    [پاسخ]

  2. سلام. خسته نباشید. میشه که کنترل کننده پیش بینو با فیلتر کالمن بکار برد؟؟
    من یه سیستم دارم که نویز بهش وارد میشه و با روش پیش بین میخوام کنترلش کنم. نویزهاییم که دارم بعضیاش غیرقابل اندازه گیریه. ممنون میشم راهنمایی بفرمایید. کدوم جلسه میتونه بهم کمک کنه؟

    [پاسخ]

    هوشمندی پاسخ در تاريخ مهر ۱۸ام, ۱۳۹۶ ۵:۳۱ ب.ظ:

    @زهرا,
    نویز بر روی سیگنال اندازه گیری می باشد و یا بخشی از ماهیت سیستم است.
    معمولا اغتشاش به سیستم وارد می شود. در جلسه ۱۱ با در نظر گرفتن نویز رنگی کنترل پیشبین طراحی می شود. شما می توانید از فیلتر کالمن نیز برای تخمین حالتها استفاده کرده و سپس از کنترل پیشبین استفاده کنید.

    [پاسخ]

  3. سلام . یه سوال از حضورتون داشتم.
    انتخاب بهترین رروش کنترل پیش بین برای سیستم به چه صورتی انجام میشه؟
    یعنی من یه سیستم در فضای حالت دارم از چه روشی باید استفاده کنم؟ PFC MAC DMC….?
    درسته PFC برای فضای حالت به کار میره ولی همین دلیل کافی هستش؟

    [پاسخ]

    هوشمندی پاسخ در تاريخ شهریور ۲۶ام, ۱۳۹۶ ۲:۱۰ ب.ظ:

    @زهرا,
    سلام، روش های مختلفی برای طراحی با فضای حالت وجود دارد. روش کنترل پیشبین مقاوم یکی از این روش ها است که در فیلم های اموزشی وجود دارد.

    [پاسخ]

  4. سلام. من در اجرای کد های جلسه دوم مشکل دارم و خطاهای زیر برام نمایش داده میشه علتش چیه؟
    Error using urlreadwrite (line 93)
    The server did not find a resource to match this request.

    Error in urlread (line 36)
    [s,status] = urlreadwrite(mfilename,catchErrors,url,varargin{:});

    Error in apm_sol (line 7)
    response = urlread(url);

    [پاسخ]

    هوشمندی پاسخ در تاريخ شهریور ۱۲ام, ۱۳۹۶ ۳:۴۴ ب.ظ:

    @milad,
    سلام
    مشکلی در اجرا وجود ندارد. فقط به اینترنت وصل شده باشید. چون از ابزارهای اینترنتی استفاه می شود.

    [پاسخ]
